Construction d'un Studio de Jardin de 19 m2
|
|
Etape 4 : construction du toit et mise en oeuvre de l'étanchéité EPDM
|
|

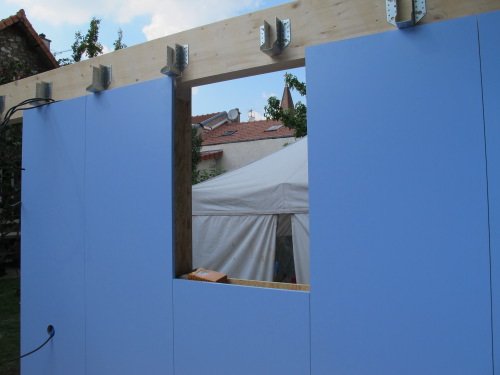

Photo 1 : le toit est supporté par deux madriers fixés sur les grands murs, et équipés en usine avec leurs sabots de fixation du solivage. Nous avons mis au point un madrier spécial de 30 cm de haut, en lamellé-collé, découpé spécialement au niveau des fenêtres et baies vitrées pour former un linteau solide, et qui permet aux fenêtres et baies de couvrir toute la hauteur des murs
|
|
|
|

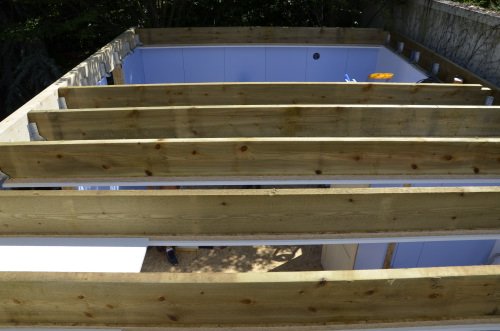

Photo 2 : mise en place des solives pré-découpées en usine qui constitueront l'ossature du toit. Les solives sont équipées de panneaux de mélaminé blanc de la couleur du plafond, sur lesquels nous poserons les plaques de bois du faux-plafond
|
|
|
|

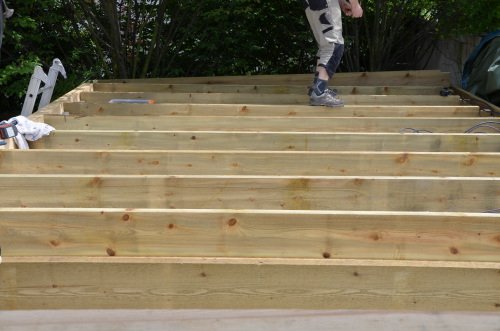

Photo 3 : finalisation du solivage du toit et mise en place du faux plafond. A ce stade, nous faisons passer les câbles électriques dans le solivage. Une entaille est prévue dans chaque solive pour permettre le passage des câbles. Une partie des câbles circule également dans le haut des panneaux, dans le chaînage
|
|
|
|

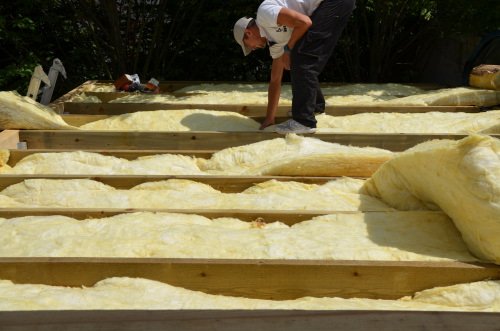

Photo 4 : mise en place de l'isolation du toit : 20 cm de laine de verre, comme pour le plancher. Nous avons en plus 5 cm d'isolant posé sous l'EPDM, pour éviter les phénomènes de condensation, et renforcer encore l'isolation thermique
|
|
|
|
Photo 5 : une fois les câbles électriques tirés et l'isolant en place, nous fermons le toit avec des plaques d'OSB 4
|
|
|
|

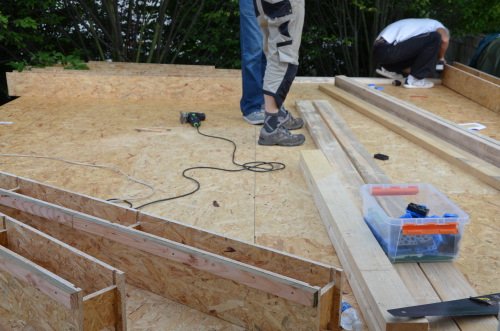

Photo 6 : une fois le toit refermé, nous fixons une nouvelle semelle sur tout le tour pour fixer les acrotères : petit muret de 25 cm de haut qui assure la finition du toit et dans l'épaisseur duquel, nous poserons la végétalisation
|
|
|
|

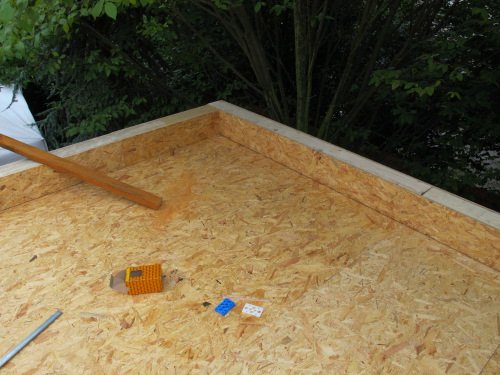

Photo 7 : voici le toit terminé, avec les acrotères, juste avant la mise en oeuvre de l'étanchéité
|
|
|
|

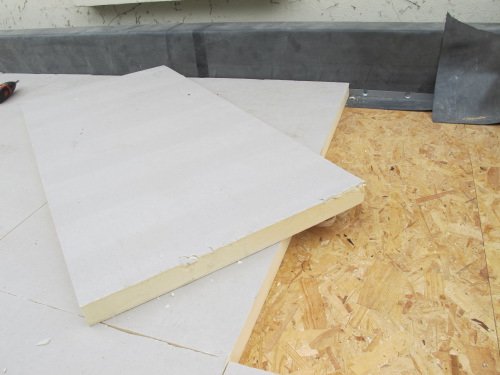

Photo 8 : avant de poser l'étanchéité, nous renforçons l'isolation avec des plaques de mousse PIR haute performance (isolant plus performant que la mousse de polyuréthane : facteur R plus élevé, meilleures stabilité dimensionnelle, résistance à la compression et résistance au feu) Cet isolant supplémentaire améliore bien entendu l'isolation thermique du studio et diminue le risque de condensation en sous face de l'EPDM.
|
|
|
|

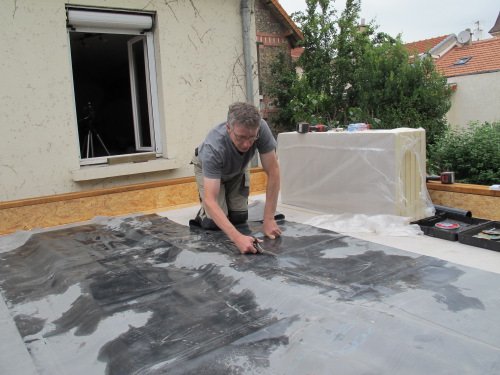

Photo 9 : nous mettons en place la membrane EPDM sur l'ensemble du toit du studio. La largeur de la membrane permet de couvrir la totalité du toit avec un seul lé, ce qui garantit une parfaite étanchéité. La membrane pourra ensuite être recouverte avec les bacs de végétalisation
|
|
|
|

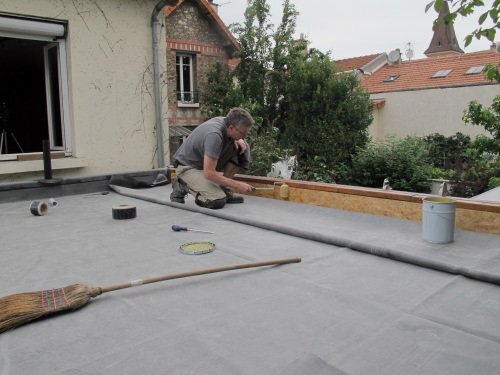

Photo 10 : l'EPDM est collé sur les acrotères et les angles sont traités par pliage, sans découpe, toujours pour limiter le risque de fuite ou d'infiltrations d'eau
|
|
|
|

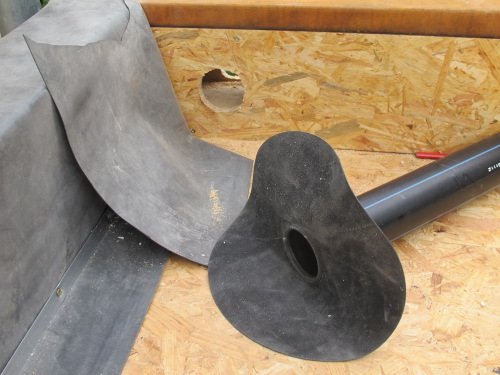

Photo 11 : mise en place de l'évacuation d'eaux pluviales
|
|
|
|

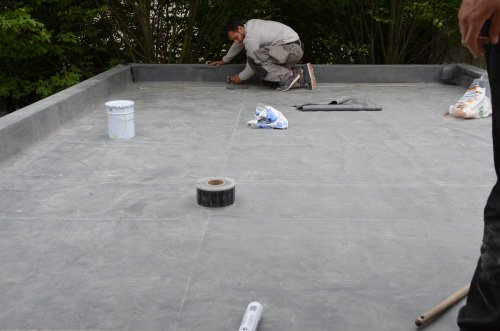

Photo 12 : voici le toit quasiment fiinalisé, avec la membrane EPDM et les relevés sur les acrotères
|
|
|
|
