Construction d'une extension contemporaine
en ossature bois de 100 m2 (RDC + étage)
adossée à une maison en pierre meulière
|
|
Etape 5 : levage d'un grosse poutre en Lamibois
avec notre grue polyvalente
|
|
|

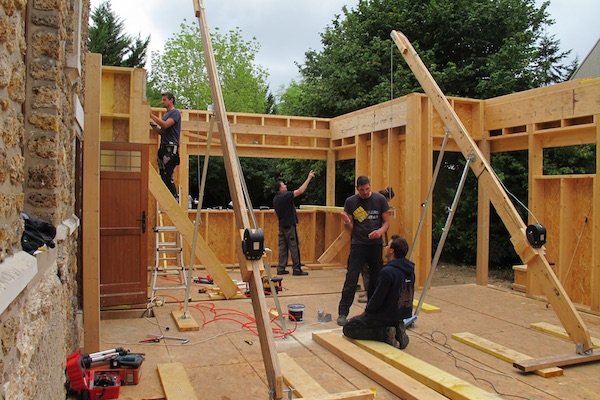

Photo 1 : Nos lève-murs peuvent être convertis en grue mobile. Nous les installons facilement, là où un levage de pièce lourde est nécessaire.
|
|
|
|

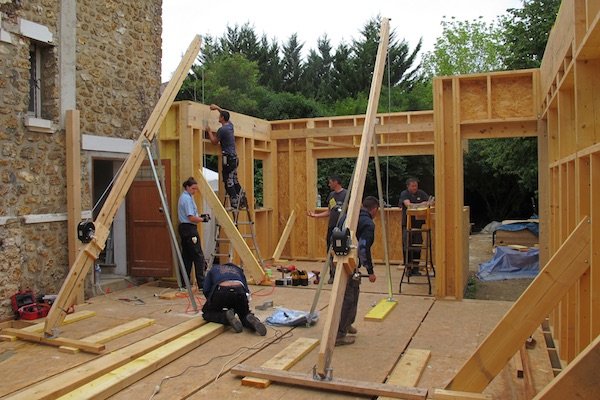

Photo 2 : Nous devons installer une double poutre en Lamibois de 6 mètres, hauteur 60 cm, épaisseur 150 mm.
Cette double poutre pèse au total 300 kg. Elle est fixée sur deux ferrures en technique poteaux-poutres.
|
|
|
|
|

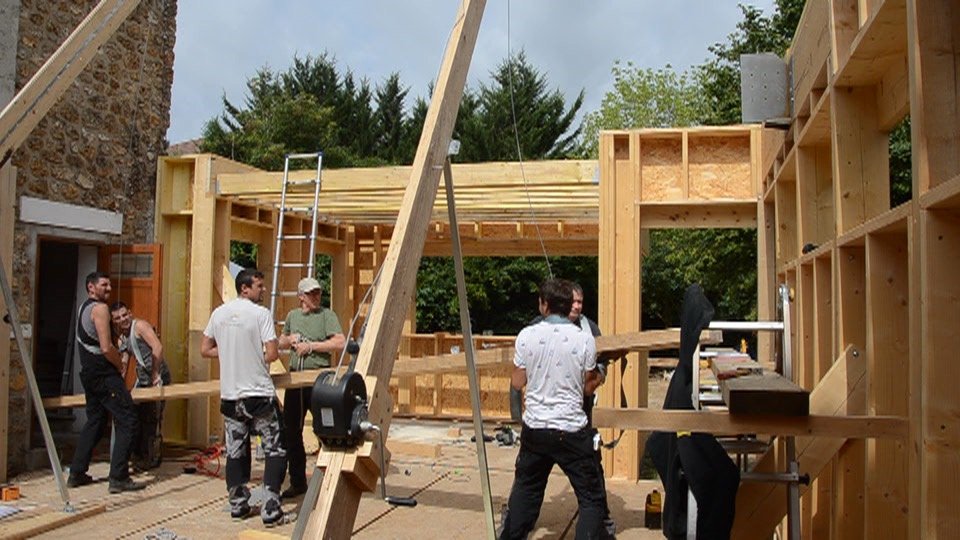

Photo 3 : Nous sommes 6 pour mettre la première poutre en position.
|
|
|
|
|

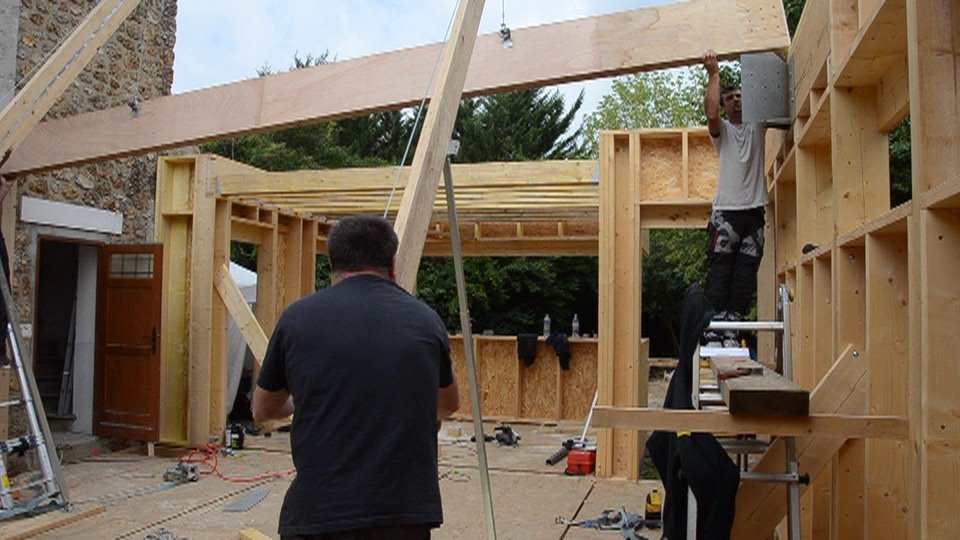

Photo 4 : Levage sans effort pour poser la poutre sur les ferrures
|
|
|
|
|

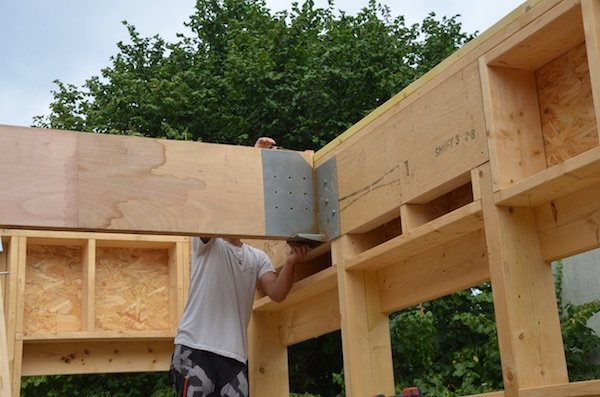

Photo 5 : La poutres doit passer au-dessus de la ferrure pour se glisser entre l'âme et les tirefonds, soit plus de 3,50 mètres. Un levage à dos d'homme aurait été impossible ici.
|
|
|
|
|

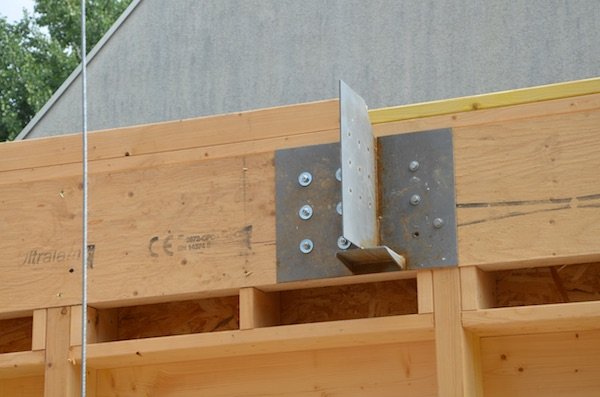

Photo 6 : La ferrure a été solidement fixée au linteau du mur
|
|
|
|
|

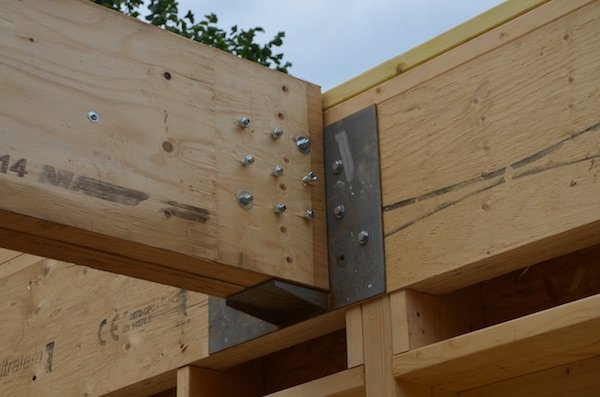

Photo 7 : l'ajustage est parfait, au millimètre.
|
|
|
|
|

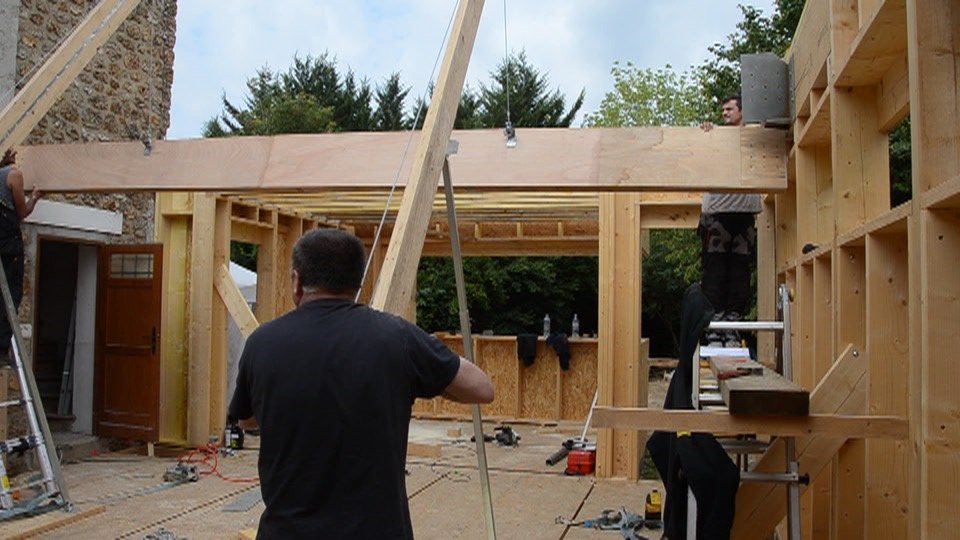

Photo 8 : la grue permet de maintenir la poutre en toute sécurité, le temps de tout boulonner.
|
|
|
|
|

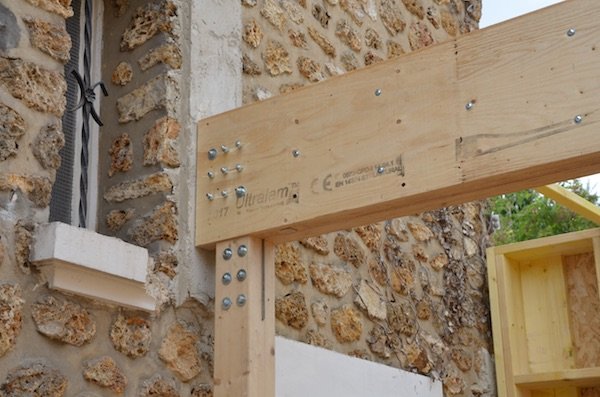

Photo 9 : Boulonnage de l'assemblage poteaux-poutre (avec la ferrure intégrée), côté maison
|
|
|
|
|
Photo 10 : Boulonnage de l'assemblage poteaux-poutre (avec la ferrure intégrée), côté jardin
|
|
|
|
|

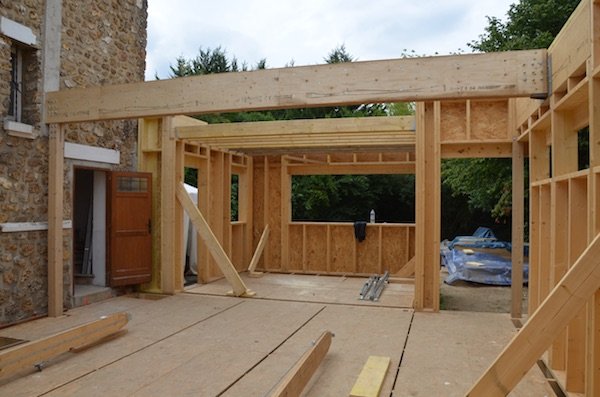

Photo 11 : l'ensemble est terminé. La poutre va reprendre une charge d'environ 4 tonnes.
|
|
|
|
