Construction d'un Studio de Jardin de 19 m2
|
|
|
Etape 6 : mise en oeuvre de l'installation électrique et de la plomberie
|
|
|

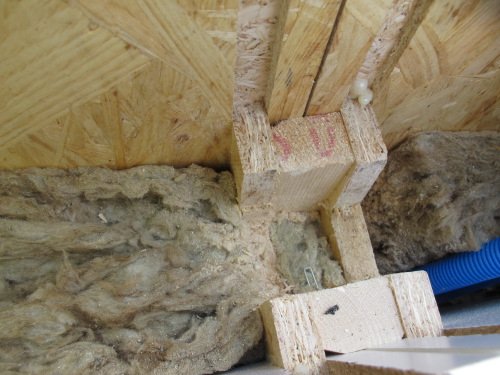

Photo 1 : chaque panneau-mur est numéroté et sera installé à un emplacement bien précis. Les panneaux sont préparés avec les trous nécessaires pour les prises électriques et interrupteurs. Une gaine est intégrée dans le panneau et remonte jusque dans le chaînage, ce qui permet de faire passer facilement les câbles électriques de la "pieuvre" (installation électrique préparée en usine)
|
|
|
|
|
Photo 2 : voici la "pieuvre", avec le tableau électrique, pour un studio de 19 m2, bien équipé
|
|
|
|
|

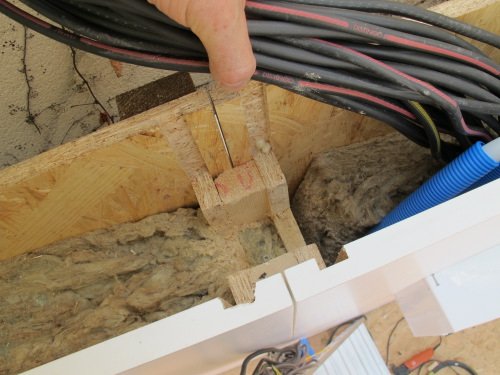

Photo 3 : Si le paquet de câbles est trop important, nous pratiquons une petite entaille supplémentaire dans le mur-panneau pour permettre la mise en place du précâblage du bureau de jardin
|
|
|
|
|

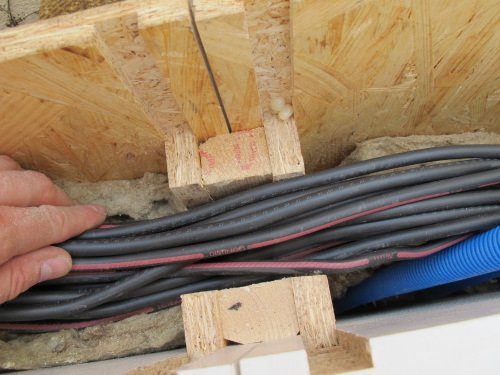

Photo 4 : mise en oeuvre assez facile du précâblage. Compter une journée environ
|
|
|
|
|
Photo 5 :
|
|
|
|
|
Photo 6 : l'installation des sanitaires est assurée avec du tube multicouche. Plus durable, plus résistant et plus souple que le PER (bleu et rouge), le multicouche peut être cintrée et travaillé, presque comme du cuivre. Il est essentiel qu'aucun raccord ne soit emprisonné dans les cloisons, pour éviter tout risque de fuite sur un raccord
|
|
|
|
|
Photo 7 : pour ce projet, nous nous sommes "repiqués" sur l'installation d'eau chaude et froide de la maison principale. Voici le tuyau d'eau froide déjà installé. La canalisation d'eau chaude sera ensuite installée et l'ensemble parfaitement calorifugée pour éviter le gel des canalisations.
|
|
|
|
