Surélévation de 15 m2 en bois au-dessus d'un petit immeuble
|
|
Etape 1 : Construction des murs
|
|

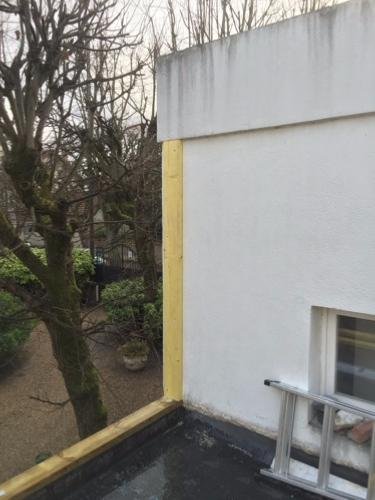

Photo 1 : Les murs sont fixés au bâti existant par le biais d'un montant d'ossature en bois fixé sur la maçonnerie. Du mastic assure l'étanchéité à l'air
|
|
|
|

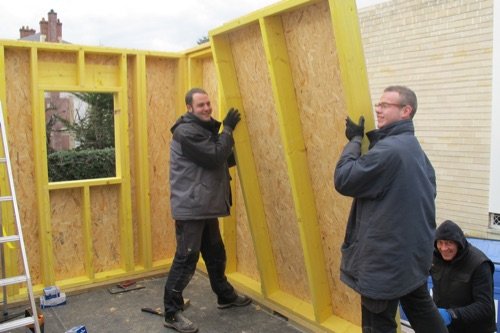

Photo 2 : mise en place du premier mur. L'équerrage et l'aplomb sont contrôlés au millimètre
|
|
|
|
Photo 3 : La principale porte-fenêtre est hissée sur le plancher avant de finir tous les murs, pour plus de commodité.
|
|
|
|

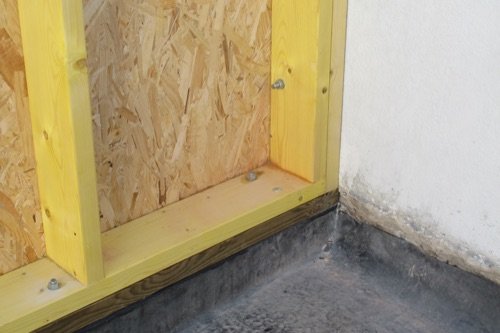

Photo 4 : les murs sur légèrement surélevés par rapport au sol, par le biais d'un petit acrotère en béton (petit muret) que nous avons coulé sur place. Sur ce muret, nous fixons un montant (lisse basse) en pin traité classe 4.
|
|
|
|

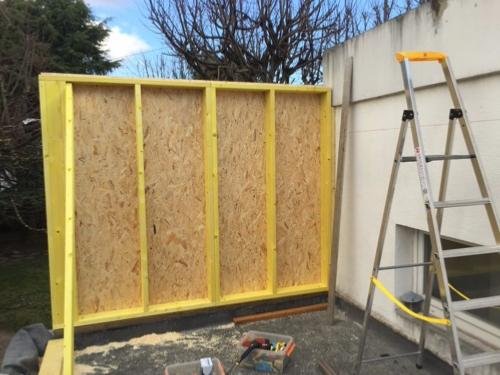

Photo 5 : nous avons préfabriqué en atelier des petits murs en ossature bois, qu'il est très facile de hisser sur le chantier. Pour des projets plus importants ou avec des murs plus grands, nous aurions utilisé un petit engin de levage.
|
|
|
|
Photo 6 : les murs sont fixés entre eux et sur la lisse basse avec des tire-fonds de 8 mm
|
|
|
|

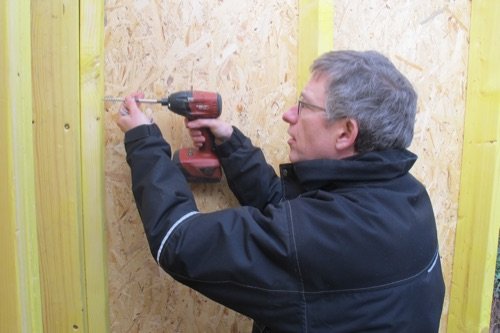

Photo 7 : vissage des murs bois avec nos outils électroportatifs simples
|
|
|
|
Photo 8 : les murs sont montés sans isolant. Ainsi les murs sont plus légers et faciles à manipuler et l'isolant ne risque pas d'être abîmé pendant les travaux.
|
|
|
|
Photo 9 : détail de la construction de la partie oblique du toit, toujours avec nos montant d'ossature en bois
|
|
|
|

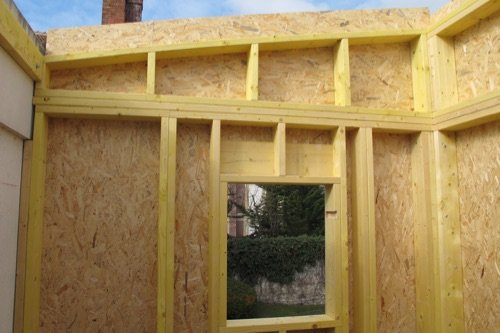

Photo 10 : Murs complet avec les renforts pour la fenêtre, tout en ossature bois
|
|
|
|

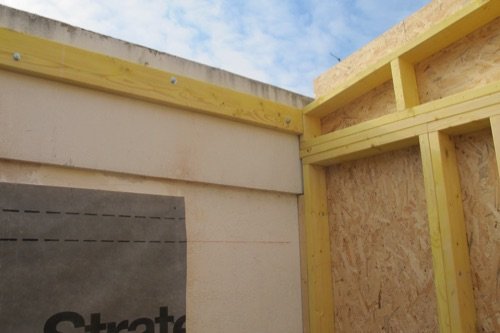

Photo 11 : Sur le murs béton, nous avons fixé une "muraillère", un montant d'ossature en bois, qui servira d'appui pour les panneaux de toiture
|
|
|
|
Photo 12 : vue de l'ensemble des murs, avec les panneaux de contreventement en OSB
|
|
|
|

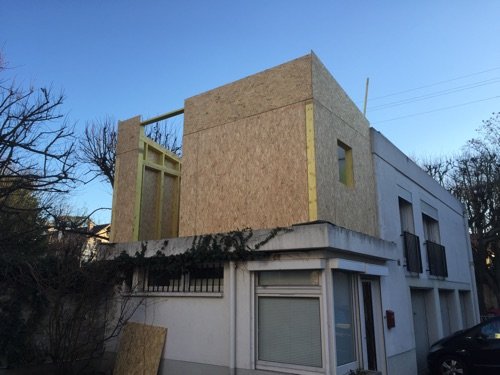

Photo 13 : vue de l'ensemble du projet de surélévation en bois
|
|
|
|

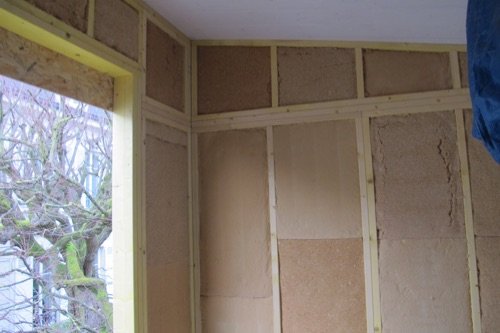

Photo 13 : isolation intérieure en fibre de bois 140 mm
|
|
|
|
