Construction d'une belle extension en bois de 50 m2
(pour créer un salon, salle à manger, cuisine)
|
|
|
|
Etape 8 : installation électrique
|
 |
|

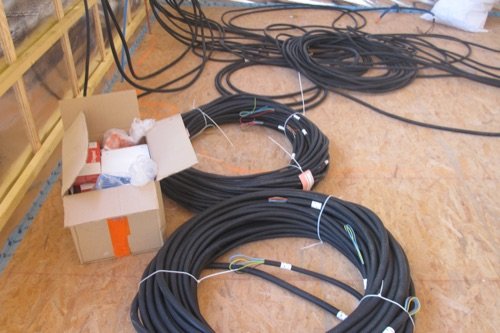

Photo 1 : l'installation électrique est préfabriquée en usine et livrée sous forme de "pieuvres" et d'un tableau électrique précablé
|
|
|
|
 |
|

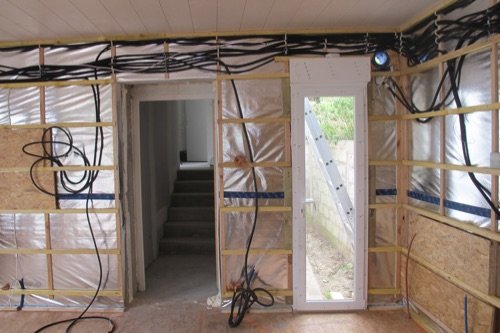

Photo 2 : les câbles (gainés) passent derrière le doublage des murs.
|
|
|
|
 |
|

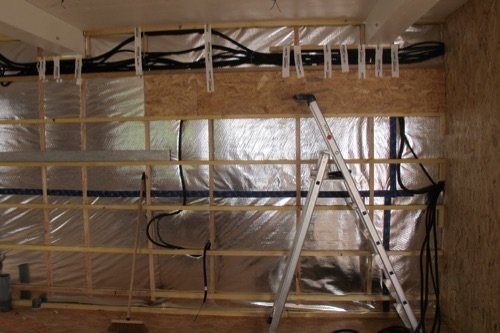

Photo 3 : nous avons beaucoup de câbles. Il faut prévoir une épaisseur suffisante pour tout faire passer
|
|
|
|
 |
|
Photo 4 : une ou deux boites de raccordement sont précâblées en usine
|
|
|
|
 |
|

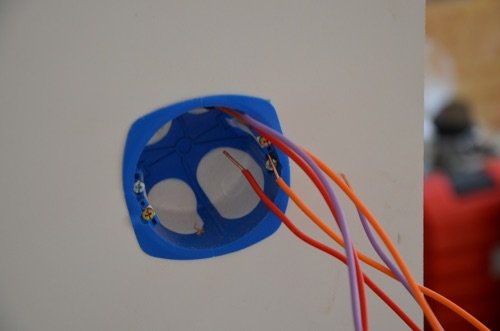

Photo 5 : les boites d'encastrement sont étanches à l'air
|
|
|
|
 |
|

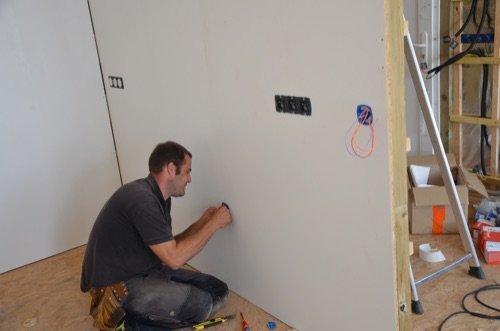

Photo 6 : une mise en place simplifiée sur le chantier avec zéro risque d'erreurs
|
|
|
|
 |
|

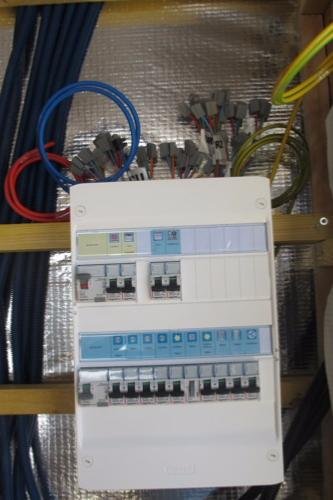

Photo 7 : un tableau bien propre, conforme aux normes en vigueur
|
|
|
|
 |
|

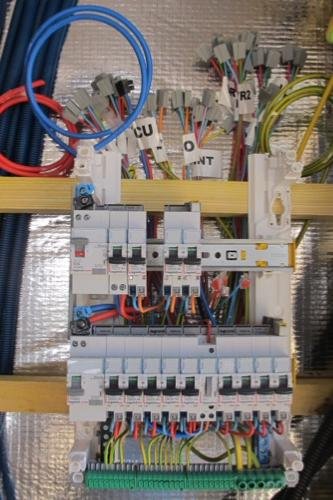

Photo 8 : il suffit de raccorder le tableau aux pieuvres et c'est branché
|
|
|
|
 |

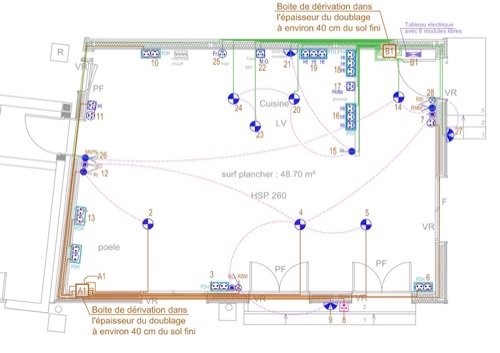

Photo 9 : le plan fourni est parfait et professionnel. On ne bricole pas sur un bout de papier pendant le chantier.
Cliquer sur le plan pour agrandir.
|
|
|
|
|
 "Extension en bois plan elec")
