Exemple de calcul de descentes de charges
pour une maison à ossature bois "type"

La construction bois est 6 à 8 fois plus légère que la construction traditionnelle en maçonnerie.
C'est un de ses avantages. C'est pourquoi la construction bois est particulièrement adaptée aux projets de surélévation pour lesquels il faut éviter de surcharger inutilement la maison existante, ou bien dans des zones où le terrain présente une faible portance.

Attention : la construction bois, en tant que telle est légère, mais :
- le bâtiment pèse tout de même plusieurs tonnes,
- il faut rajouter les charges d'exploitation (occupation, meubles, charge de neige...).
extension bois
Il faut donc prévoir des fondations sérieuses : dalle béton, longrine béton, vis de fondation (Technopieux par exemple).

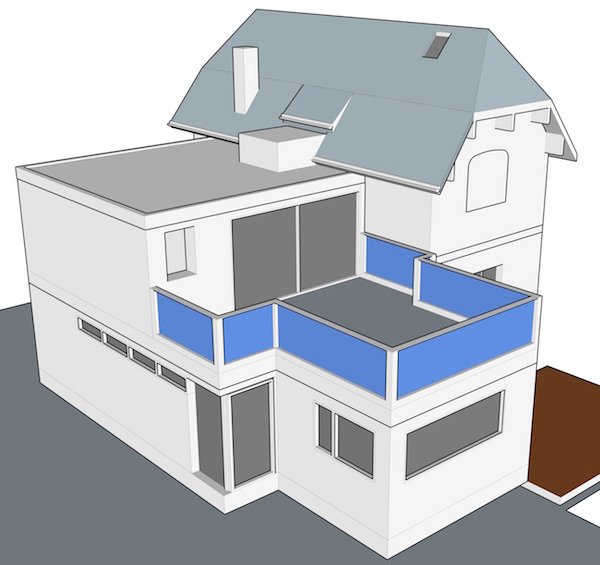

A l'intention des concepteurs, nous donnons ci-dessous un exemple de calcul de descentes de charges pour notre projet de maison n°12 (dessin d'ensemble de cette maison bois ci-contre. Il s'agit de l'extension avec toit plat).
Ce projet est intéressant car nous avons tous les cas de figure :
- une partie de maison de plain-pied avec un toit plat accessible (avec platelage),
- une partie en R+1 avec un toit plat également, avec un plancher intermédiaire comportant une isolation phonique,
- un noeud localisé qui reprend des charges importantes.

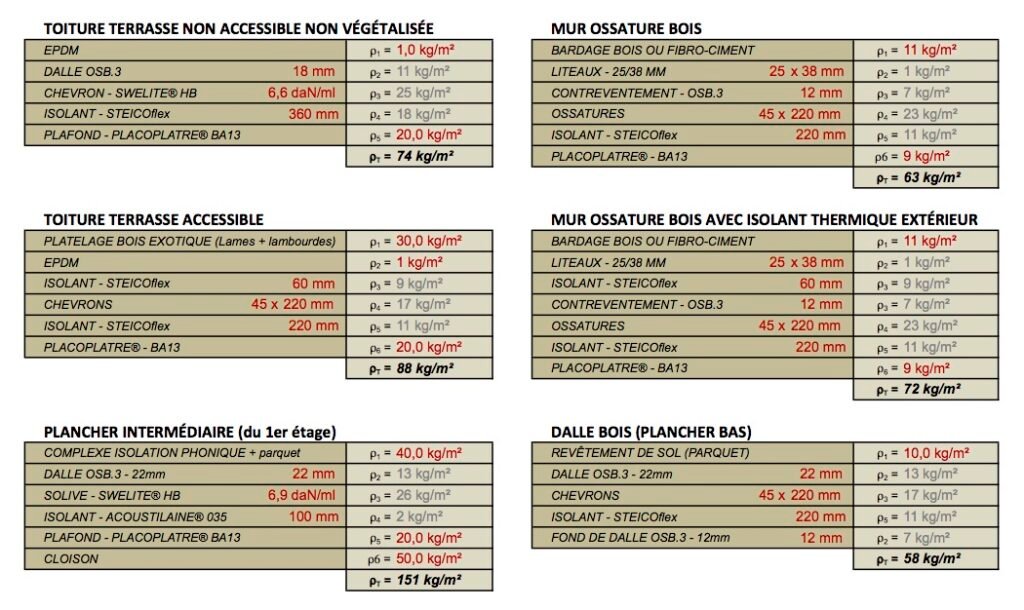

Pour notre projet, voici le détail du calcul du poids de la maison en bois (charges permanentes) :
(cliquer sur les tableaux pour agrandir)
calcul descente de charge maison bois
En synthèse, pour cette maison en bois nous avons les charges permanentes suivantes :
- Toiture terrasse inaccessible : 75 daN/m2
- Toiture terrasse accessible : 90 daN/m2
- Plancher intermédiaire : 150 daN/m2
- Dalle bois : 55 daN/m2
- Murs ossature bois : 65 daN/m2
- Murs ossature bois avec ITE : 75 daN/m2

Par ailleurs, nous avons considéré les charges d'exploitation habituelles pour un projet résidentiel en région parisienne (1 daN = 1 kg environ) :

- Charge de neige : 45 daN/m2 (Neige A1, Altitude 100 m, vent région 2, site III)
- Charges d'exploitation : 150 daN/m2
calcul descente de charge maison bois

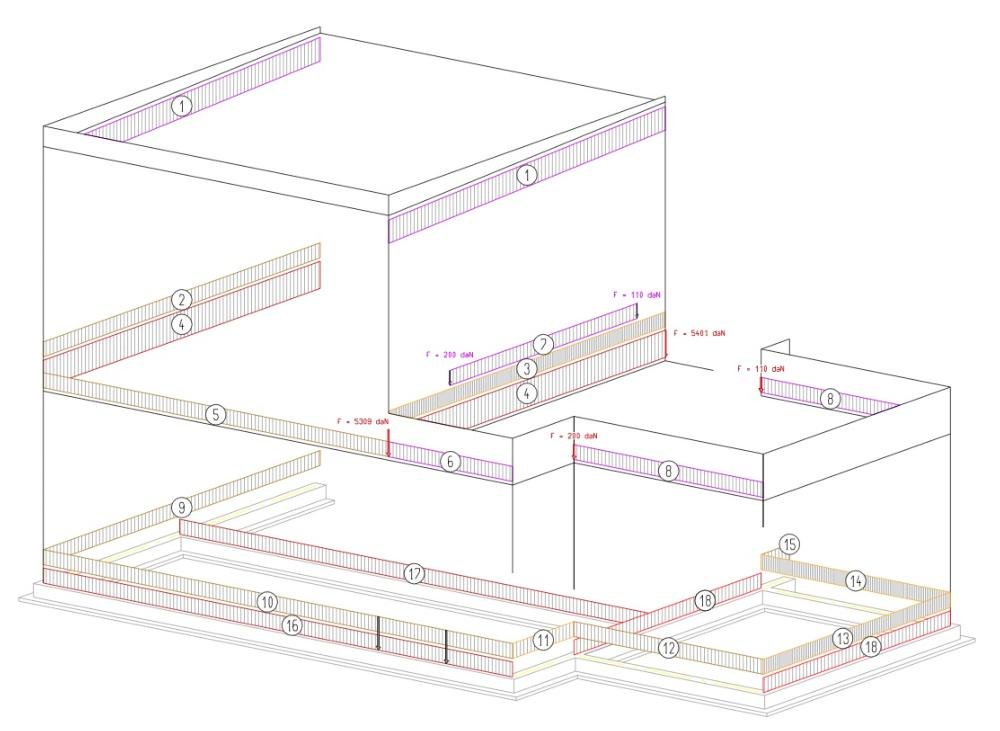

Nous additionnons les charges permanentes et les charges d'exploitation aux différentes parties de notre construction en bois, en fonction des surfaces. Les numéros de zones sont reportés ci-dessous, sur le plan des fondations.
calcul descente de charge maison bois
Voici le résultat final des calculs.
Sur le plan des fondations, nous indiquons la charge répartie par mètre linéaire de fondation.

Nous obtenons les ratios moyens suivants :
- Pour la partie de construction ossature bois de plain-pied, nous avons une charge répartie de 600 à 850 kg /ML,
- Pour la partie de construction avec un étage, nous avons une charge répartie de 800 à 1600 kg /ML,
- Nous avons une charge ponctuelle exceptionnelle de 4400 kg (poteaux sous une poutre porteuse).

Nous sommes très confortables : les descentes de charges admissibles des fondations béton pour une maison en maçonnerie sont au minimum cinq à dix fois supérieures.
