Construction d'un Studio de Jardin de 19 m2
|
|
Etape 2 : Mise en oeuvre des fondations et construction du plancher
|
|

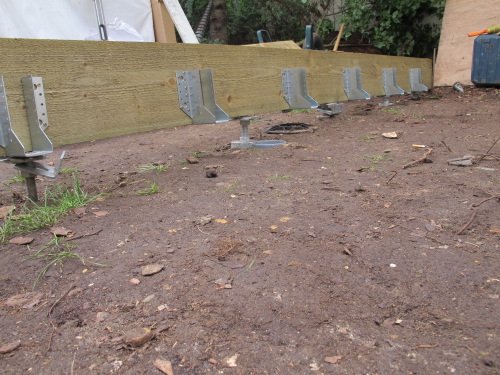

Photo 1 : côté jardin, le madrier porteur principal repose sur 10 vis de fondation, ce qui évite de couler des plots en béton. Le madrier est équipé en usine des sabots de fixation du solivage de plancher
|
|
|
|

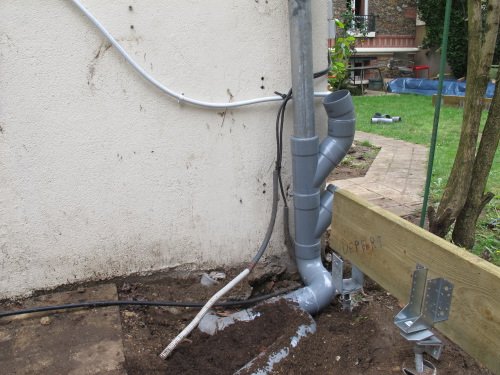

Photo 2 : Gestion des évacuations d'eaux pluviales qui passent sous le madrier porteur
|
|
|
|

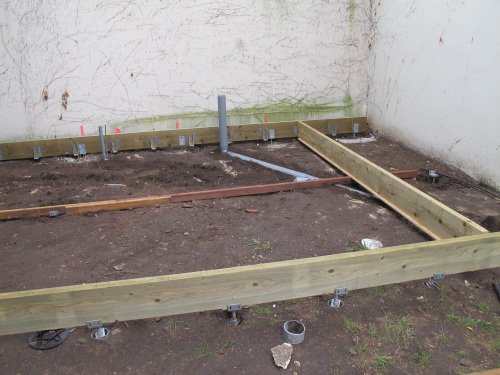

Photo 3 : Tous les éléments de la structure primaire sont positionnés. Les plots béton sont nécessaire sur la partie arrière car une semelle de mur est présente dans le sol
|
|
|
|

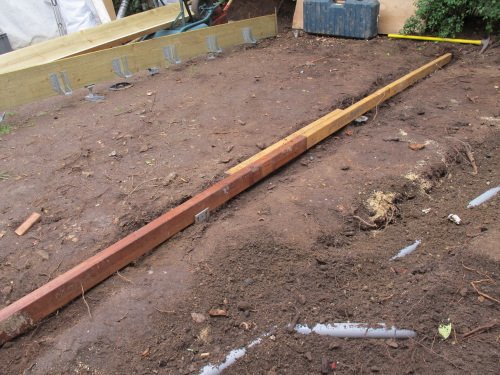

Photo 4 : nous souhaitons que le studio soit parfaitement rigide, stable, sans effet de "trampoline" ou des tremblements si on saute sur le plancher. C'est pourquoi nous renforçons la structure du plancher avec une lambourde au milieu pour soutenir le solivage. cette lambourde est ancrée dans le sol avec des vis de fondation et soutient les madriers de 22 cm qui constituent le plancher
|
|
|
|

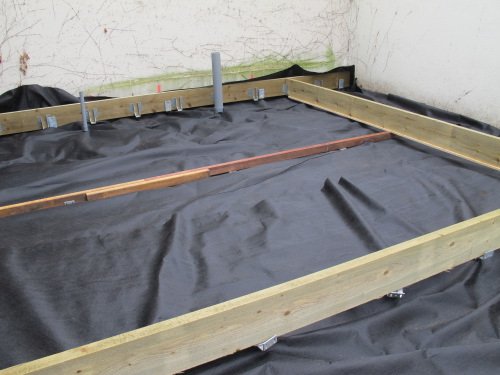

Photo 5 : mise en place d'un géotextile de qualité pour éviter la repousse de végétaux sous le studio. Le géotextile est fixé aux murs béton adjacents pour éviter qu'il ne se déplace au fil du temps. Auparavant, nous aurons passé une journée à trois pour mettre en place les canalisations pour l'évacuation des eaux usées. Ce travail doit être réalisé de manière particulièrement soigneuse et professionnelle car une fois le studio construit, les canalisations seront inaccessibles.
|
|
|
|

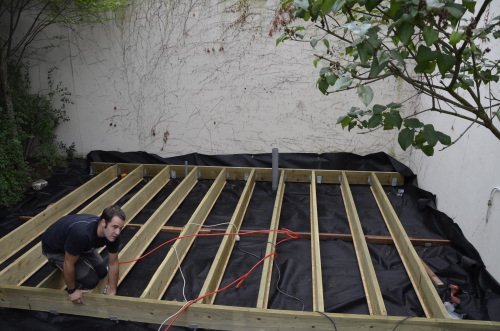

Photo 6 : nous mettons en place le solivage. C'est la partie la plus facile : les sabots sont fixés en usine et les solives sont coupées à la longueur. Il suffit de les glisser dans les sabots et de les fixer. On voit bien la lambourde au centre qui consolide les solives
|
|
|
|

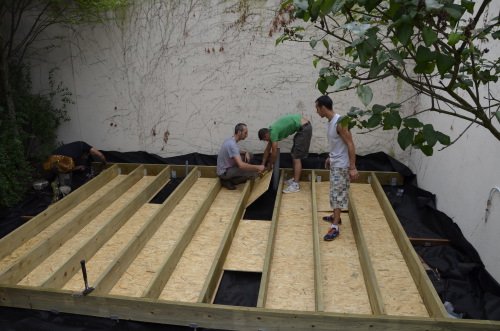

Photo 7 : mise en place des plaques d'OSB 4 dans le solivage. Les plaques sont coupées à la dimension et reposent sur des planchettes d'OSB fixées à l'avance en sous-face des solives
|
|
|
|

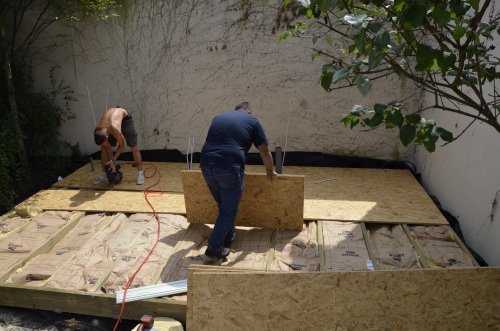

Photo 8 : mise en place de la laine de verre dans le solivage du plancher (épaisseur 20 cm). A cette étape, nous nous assurons du positionnement final des évacuations d'eaux usées (qui décidément, prennent beaucoup de temps). Egalement nous faisons passer des canalisations en multicouche (mieux que le PER) entre l'emplacement de la nourrice et les WC, la douche et le lavabo. Ainsi, toutes ces canalisations sont "à l'intérieur" du studio, bien protégées du gel
|
|
|
|

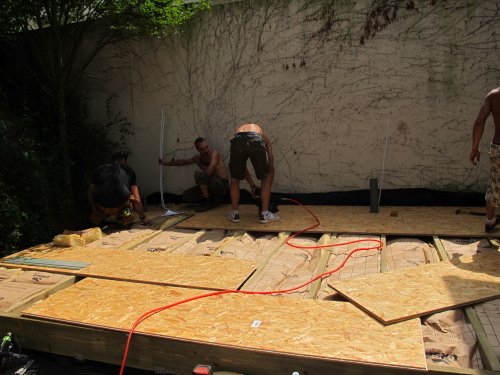

Photo 9 :une fois les canalisations d'eau passées, nous refermons le plancher avec des plaques d'OSB 4, soigneusement clouées sur le solivage
|
|
|
|
Photo 10 : finalisation du plancher
|
|
|
|
