Maison en Bois - COMMENT C'EST FAIT ?

Construction de la dalle bois ou de la dalle béton

CONFORMITÉ AUX NORMES ET DTU
La dalle bois a tous les avantages :
- une excellente isolation thermique (20 cm de fibre de bois, ou plus selon l'épaisseur du plancher)
- vide sanitaire naturel : la dalle bois est au-dessus du niveau du sol ce qui évite tout risque d'infiltration, de pénétration d'insectes etc...
- la dalle bois peut se poser sur des "pilotis" ou plots, ce qui permet de l'installer sur des terrains en pente,
- pas de temps de séchage, pas de béton. La mise en oeuvre est très rapide et non salissante.

Une dalle bois correctement construite doit être conforme au DTU 51.3 (Plancher en Bois ou en panneaux à base de bois).
Nous respectons scrupuleusement le DTU 51.3 ce qui permet de garantir une qualité constructive irréprochable et de vous assurer que l'ouvrage bénéficie de la garantie décennale.
Voir notre article sur l'importance de la conformité aux normes et DTU - Cliquer ici
Extension en bois dalle bois

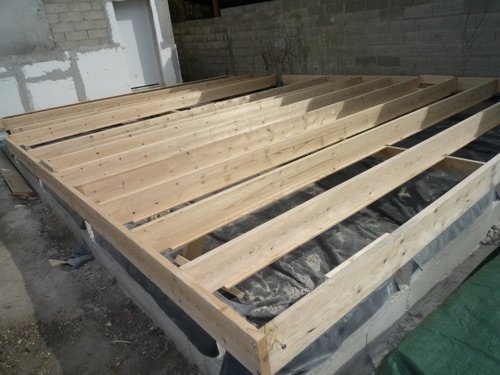

1 : L'ossature du plancher est constituée de solives qui peuvent être :
- en bois massif (sur la photo ci-dessus, en épicéa traité classe 2 en 45 X 220 mm,
- en lamellé collé ou Lamibois si nous avons de très grandes portées sans appui intermédiaire
- en poutres en i
L'assemblage se fait avec des sabots de charpente ou des assemblages de charpente simples (paume droite)
Extension en bois dalle bois Extension en bois dalle bois

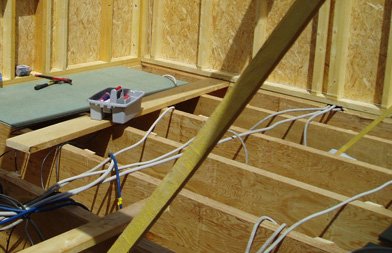

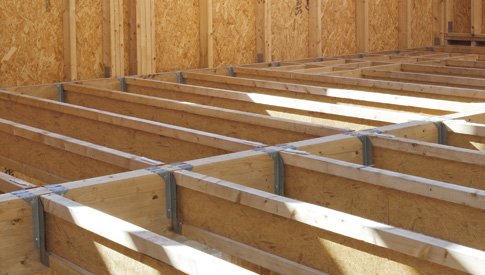

2. Voici deux photos de planchers constitués de poutres en i et en Lamibois.
Nous choisissons la solution la plus adaptée au chantier en fonction des contraintes de construction.
Extension en bois dalle bois

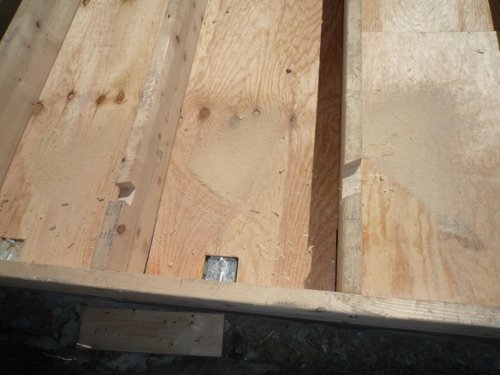

3 : équerres qui fixent les madriers du plancher sur le mur béton. Ces équerres sont fixées avec du scellement chimique et sont très importantes puisqu'elles transmettent les efforts de soulèvement des murs (action du vent) aux fondations.
Extension en bois dalle en béton

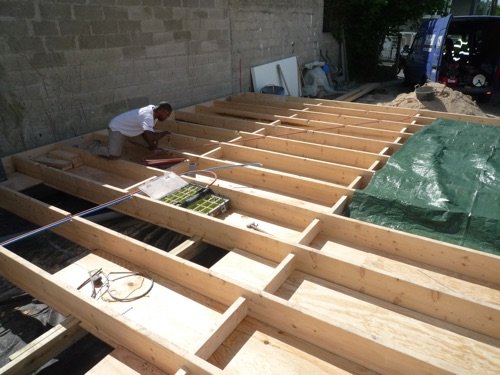

4 : les entretoises placées régulièrement entre les madriers garantissent que ces madriers ne vont pas se voiler ou se déformer
Extension en bois

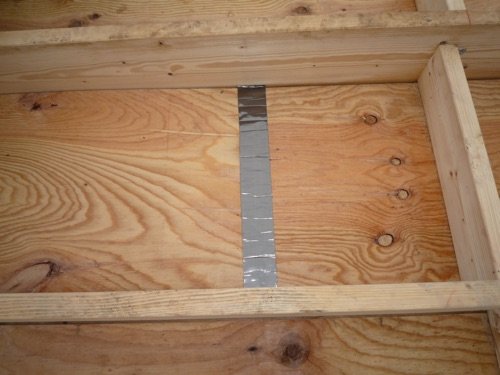

5 : Nous voyons le fond du plancher constitué de planches en CONTREPLAQUÉ. Les maisons bois construites avec une dalle bois sont nombreuses, et dans la plupart des cas, le fond de la dalle bois est constitué d'OSB3. L'OSB 3 est uniquement réservé pour les applications en classe de risque 2.
Nous contestons cette approche, et nous estimons que la sous face de la dalle bois devrait être soumise à la CLASSE DE RISQUE 3. En effet, même si la zone est correctement ventilée et ne subit pas de rejaillissements d'eau, il peut y avoir une humidité atmosphérique, dans un espace qui, malgré la ventilation, est un peu confiné. Le risque de dégradation à terme de l'OSB 3 n'est pas à exclure.
C'est pourquoi, par précaution, nous préférons utiliser des panneaux de contreplaqué CTBX, compatibles avec la classe d'emploi 3.
La dépense supplémentaire relativement faible, même si, à achat, le contreplaqué CTBX vaut deux fois plus cher que l'OSB.
Nous prenons du CP CTBX avec un choix d'aspect "non visible", moins cher que les panneaux habituels de belle qualité de surface.
Il faut rappeler que l'OSB4 n'est PAS compatible avec la classe d'emploi 3 ou 4, et n'est donc pas plus durable que l'OSB3, mais d'une résistance mécanique supérieure.
Extension en bois isolée en fibre de bois

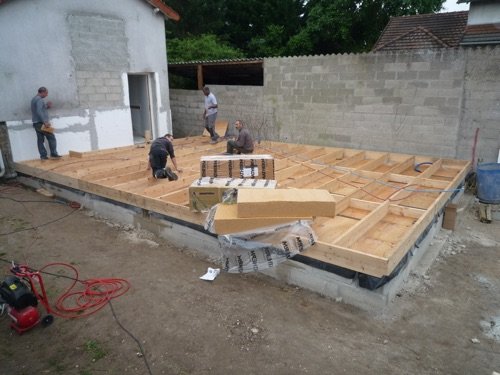

6 : mise en place de l'isolant : 20 cm de fibre de bois. L'espace entre les solives est calculée de telle sorte que la fibre de bois soit légèrement compressée, pour une parfaite isolation thermique
Extension en bois dalle bois
7 : la dalle bois est totalement isolée et passage des canalisations d'eau et des prises électriques de l'ilot central de la cuisine sont passées
Extension en bois parevapeur

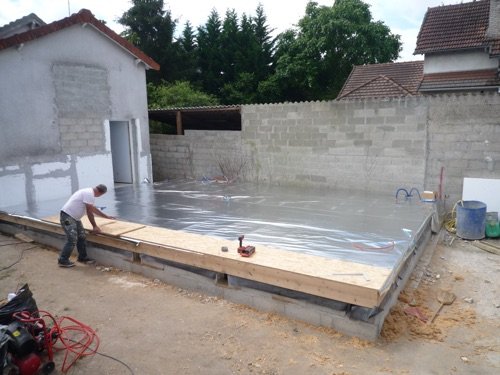

8 : Pose du pare-vapeur qui évitera des phénomènes de condensation dans l'isolant
Extension en bois

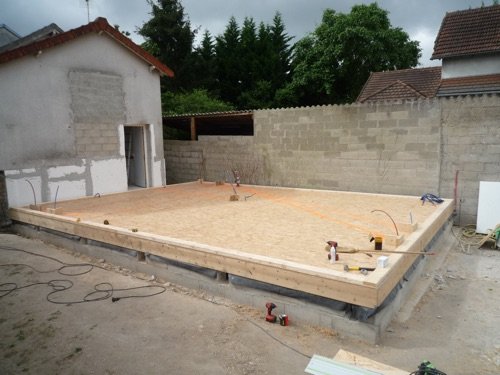

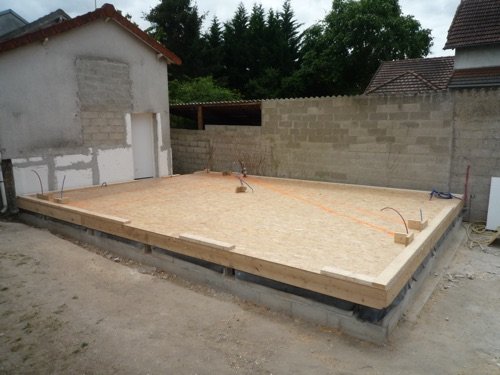

9 : la dalle bois est recouverte de dalles en OSB de 22 mm qui participent au contreventement de l'ouvrage. les petits côtés des dalles doivent être aboutés sur les solives (et pas dans le vide).
Extension en bois passage de tuyaux
10 : nous protégeons soigneusement les tuyaux en PER (chauffage central et canalisation d'eau) pour éviter qu'ils soient abîmés pendant le reste du chantier. Nous traçons le trajet des tuyaux sous la dalle pour éviter de les percer.
Extension en bois dalle bois

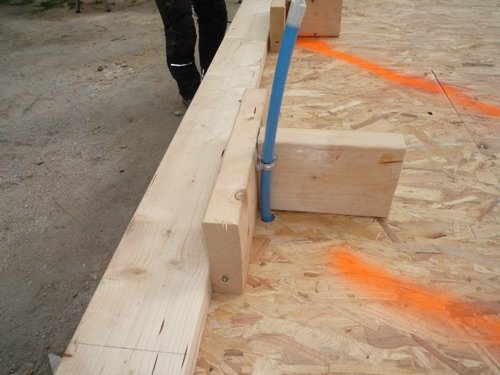

11 : pour finir, nous fixons la lisse basse sur laquelle nous poserons les murs. Nous prenons un soin particulier à son implantation puisque c'est cette lisse basse qui donne le tracé définitif des murs. La dalle est terminée, en moins de 3 jours. Pas de temps de séchage, et une isolation et étanchéité à l'air parfaites,
Extension en bois dalle bois

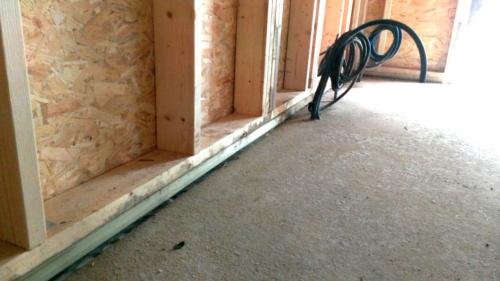

12. Exemple de maison ossature bois construite sur une dalle béton.
