Construction d'un Studio de Jardin de 19 m2
|
|
Etape 3 : Construction des murs et cloisons
|
|
Photo 1 : les murs sont fixés sur une semelle, elle-même vissée dans le plancher. Nous prenons tout notre temps pour fixer cette semelle parfaitement à l'équerre et aux dimensions du studio, au millimètre près. Tous les éléments préfabriqués devront reposer sur cette semelle sans aucun besoin de recouper ou ajuster des morceaux de murs
|
|
|
|

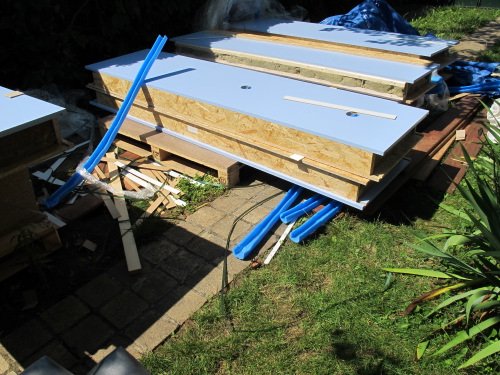

Photo 2 : zone de stockage des panneaux-murs, proximité du studio
|
|
|
|
Photo 3 : les pans de murs préfabriqués du studio de jardin sont amenés sur le chantier et positionnés dans l'ordre de montage. Les murs sont déjà habillés sur leur face intérieure avec des panneaux de mélaminé de la couleur (ou décor bois) choisi par le client. Dans notre projet, trois murs sont bleus et un mur est blanc. C'est la grande force de notre procédé : dès que les murs sont construits, l'intérieur est fait. Pas besoin de plaque de plâtre, d'enduit, de peinture...
|
|
|
|

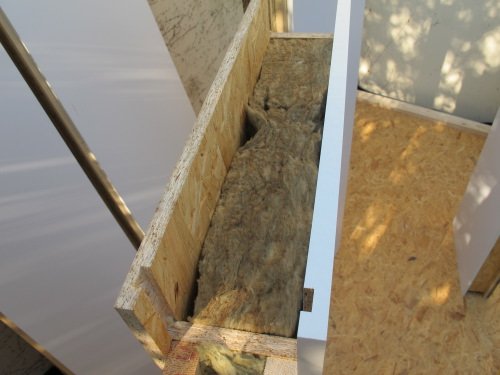

Photo 4 : voici l'intérieur de nos murs : un isolant en laine de roche de 12 cm d'épaisseur est emprisonné dans le bloc-mur en OSB 4, soit un mur de 15 cm d'épaisseur
|
|
|
|

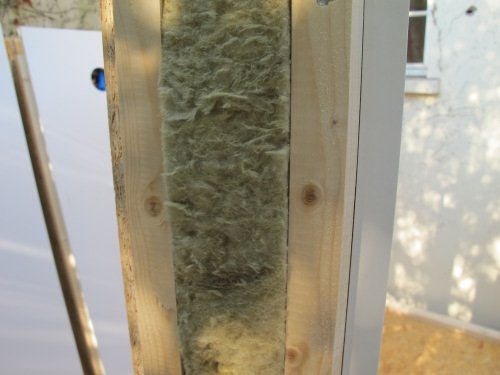

Photo 5 : les panneaux-murs s'assemblent entre-eux avec un système d'assemblage mâle-femelle. La partie mâle est habillée avec de la laine de roche compressée, pour garantir une parfaite isolation, sans pont thermique
|
|
|
|
Photo 6 : détail du système d'assemblage
|
|
|
|
Photo 7 : les panneaux préfabriqués mesurent 60 cm de large et peuvent être facilement portés par une seule personne. Ils passent facilement par une porte. Nous commençons à les mettre en place. Il suffit de les enclencher sur la semelle et de les visser sur celle-ci
|
|
|
|
Photo 8 : cette partie est la plus spectaculaire puisque tous les murs sont posés et ajustés en une seule journée. Les murs sont creux en partie haute, ce qui permet d'y glisser deux solives qui constituent le "chaînage". C'est le chaînage qui solidarise l'ensemble des pans de murs entre eux en partie haute et assure la stabilité de l'ensemble
|
|
|
|

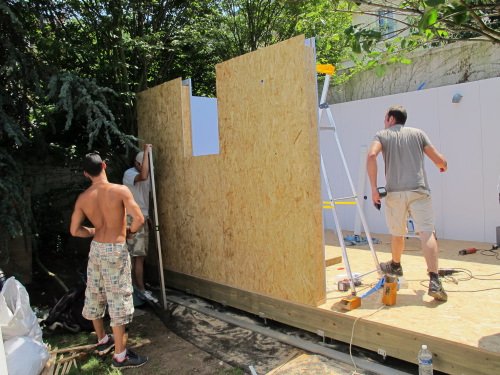

Photo 9 : les panneaux sont prévus avec les découpes nécessaires pour l'implantation des portes, fenêtres et baies vitrées. L'extérieur des murs est en OSB 4 et sera protégé avec un écran pare-pluie
|
|
|
|

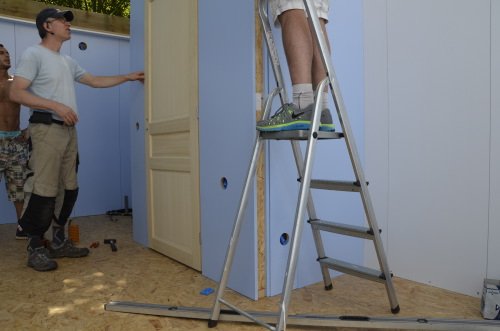

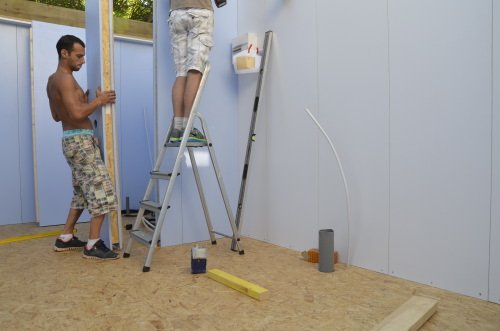

Photo 10 : les cloisons intérieures sont également préfabriquées aux dimensions du plan et sont habillées des panneaux
|
|
|
|

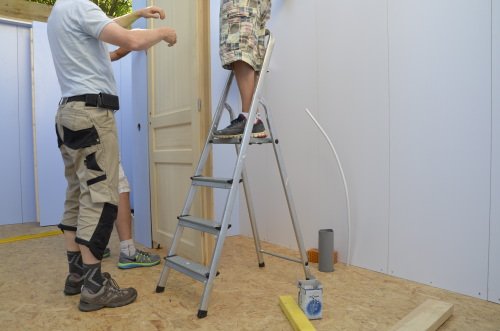

Photo 11 : la porte des WC, comme les autres aménagements intérieurs est choisie en accord avec le client. Il s'agit ici d'un modèle standard, élégant, en bois exotique (plus qualitatif que les portes bas de gamme en sapin) et qui sera ensuite lasurée.
|
|
|
|
Photo 12 : voici le WC terminé. Les cloisons sont déjà préparées avec trous et gaines électriques pour les prises et le radiateur électrique
|
|
|
|
